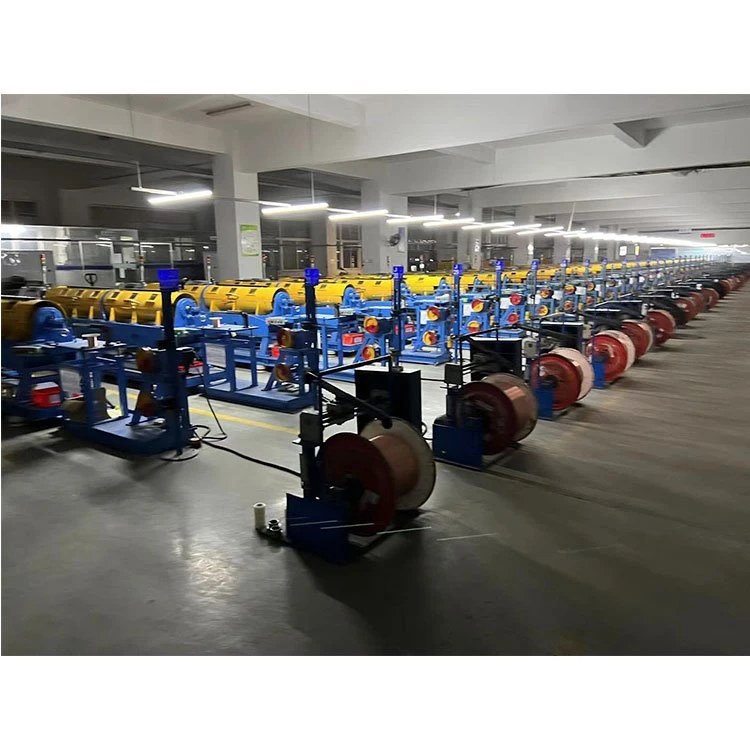

Машина для горизонтального скручування труб 120/12

Використовуйте

Він підходить для кабелів передачі даних (категорія п'ята, шість, сім) і високочастотних кабелів, комп'ютерних кабелів, силових кабелів та інших багатожильних кабелів і синхронних стрічок.

Експлуатаційні характеристики

Основна машина консольної одинарної лебідки HD-800 має консольну структуру, яка складається з програми ПЛК, керування швидкістю перетворення частоти та пневматичного керування. , для забезпечення рівномірного натягу троса; для забезпечення стабільності геометричної конструкції після прокладки кабелю прийнято однокнопкову конструкцію, а направляюче колесо великого діаметра призначене для мінімізації вигину та низьких втрат; Рух котушки дроту, щоб взяти та підняти дріт, і зворотно-поступальний рух котушки дроту через подвійне керування механічним зв’язком та електричним приладом забезпечують чудову синхронізацію пристрою з чотирьох станів запуску, нормальна робота, повільна зупинка та аварійна зупинка. Стабільні характеристики; стабільна робота всієї машини, проста експлуатація, щоб забезпечити чудову продуктивність продукту.

Вся система

1. Орієнтація пристрою: зліва направо → справа для втягування

2. Харчування обладнання: 380В/50Гц

3. Фарба: блакитний (можна зробити відповідно до вимог замовника)

Склад обладнання

1. Набір форм для очей і підставки для збору глюкометра-----------------------------1 (стандарт)

2. Φ800 консольна одинарна крутильна машина, головний двигун ------------- 1 комплект (стандарт)

(1) Діаметр багатожильного дроту: максимум Φ20 мм

(2) Зовнішній діаметр жили: Φ1.0мм-4.0мм

(3) Діапазон відстаней скручування: 30 мм-200 мм

(4) Головний двигун: двигун 15HP плюс регулювання швидкості перетворення частоти

(5) Приймальний двигун: двигун 5,5 л.с. плюс диференціал

(6) Кабельний двигун: мотор-редуктор 1HP

(7) Підйомник золотника: електрогідравлічний підйомник

(8) Швидкість: 0~700/хв, нормальна швидкість 600PRM/хв

(9) Розміри: (Д×Ш×В) 380×172×178 см

(10) Вага: 5500 кг

(11) Діаметр приймального барабана: Φ800 мм x 600 мм x Φ80 мм (розміри надаються користувачем)

3. Комплект керування комп'ютером PLC -------------------------------- 1 (стандарт)

(1) Електронна частина управління: PLC: система Siemens,

(2) Людино-машинний інтерфейс: Тайвань Wellun 7 дюймів,

4. Набір для центрального обгортання --------------------------------------- 1 (необов’язково)

5. Машина для бічної обв'язки --------------------------------------- 1 набір (необов'язково) збігається)

6. Набір 12 дворядних пасивних решіток--------------------1 (опціонально)

7. HD-500 двоголовний автоматичний автомат ---------------------- 1 набір (необов’язково)

8. Набір HD-500 для розкручування та виплати ---------------------------- 1 (необов’язково)
