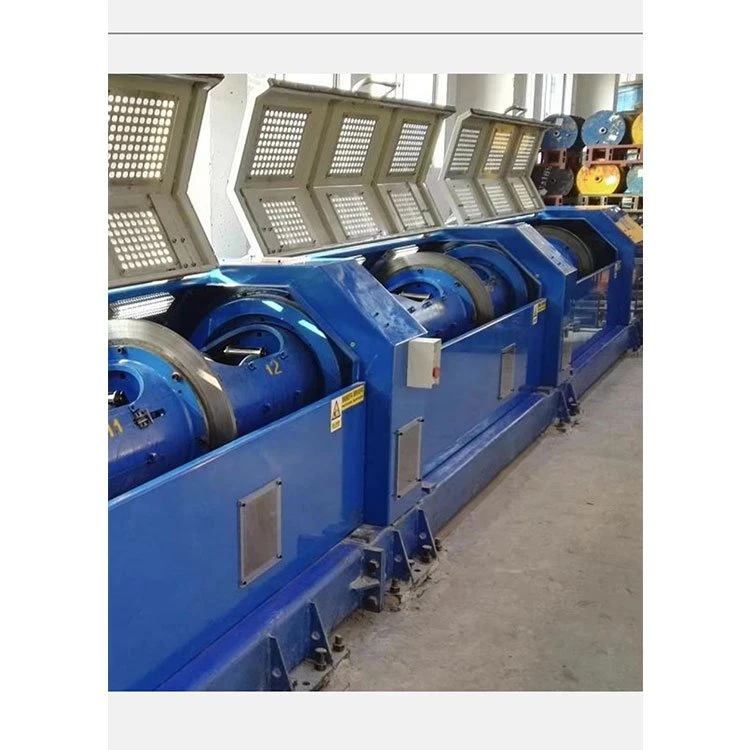

200/12 Горизонтальна трубопровідна стрічкова машина

Серійний номер

Найменування придбаного обладнання

Габаритні розміри

модель

Кількість

вага

1

Високошвидкісний труборіз

Ширина 1000* висота 1300* довжина 13000

12/200

5500КГ

Склад обладнання

1, обладнання складається з Центральної лінії, ствольної, формувальної, тягової, втягувальної лінії, електричної керуючої частини;

Проект

Серійний номер

структура обладнання

Вимоги до функцій і параметрів пристрою

Примітка

Основою цієї роботи може і женьшень
Кількість

1

Діаметр дроту перед скручуванням (мм)

0,3 ~ 0,70

2

Діаметр після скручування (мм)

1.2 ~ 4

3

Діапазон закруток (мм)

1-80

4

Швидкість обладнання (Р.П.М.)

Максимальна швидкість 1800 об / хв, робоча швидкість 1600 об / хв, регулювання швидкості обладнання може бути встановлений паролем (контроль функції PLC)

5

Напрямок експлуатації обладнання

Обличчям до пристрою провід знаходиться з правого боку

6

Напрямок скручування системи

З/П

7

Режим різьблення трубки

Різьблення

8

Діапазон міцності сталевого дроту (Мпа)

600 ~ 2800

9

Зупинка при досягненні заздалегідь сконструйованої довжини лічильника

Вимірювач приймає автоматичну зупинку ПЛК для вимірювання вимірювача, точність лічильника ≤ 1,5%.

10

Обладнання повинно автоматично зупинятися при виявленні обірваної магістралі в області корпусу циліндра і натискання штампа

На обладнанні є відключення стоп-сигналізації пристрою.

11

Світлодіодне освітлення встановлюється всередині захисної кришки

Для протиударних ламп і ліхтарів слід передбачити захист безпеки на поверхні, щоб уникнути зіткнення інших предметів і сталевого дроту

12

Щит

Кожне двоколісне колесо відповідає оглядовому віконцю. Видиме вікно виконане з загартованого скла, а захисна кришка гнучко відкривається вгору-вниз безшовною сталевою трубою. Машину можна негайно зупинити, якщо вона відкрита ≤150мм. Коли захисна кришка відкрита і не заблокована, платформу можна переміщати тільки, але не можна запускати нормально. Максимальний шум - 82 дБ перевірений на відстані 1000мм від захисного чохла

Викласти центральний провід

Тип годування

неповорот,

I система домкратування коліс

Розрізняють шахтний тип, підшипники підтримують механічну постійну натяжну лінію.

Система демпфірування

Використовуйте спеціальне зносостійке регулювання пружинного гвинта каната

Діапазон діаметрів випускного двоколісного колеса (мм)

200 (відповідно до вимог попитера до двоколісного колеса)

Усередині циліндра робоче колесо прокладає магістраль

13

I система домкратування коліс

Розрізняють тип вала, підшипники підтримують механічну лінію постійного натягу, коливання натягу менше 3Н, діапазон натягу 20-60Н.

14

Система демпфірування

Використовуйте спеціальне зносостійке регулювання пружинного гвинта каната

15

Діапазон діаметрів випускного двоколісного колеса (мм)

200 (відповідно до вимог попитера до двоколісного колеса)

Частина циліндра

16

Кількість I-коліс в кожному циліндрі

3 *4 вузла =12

17

Тип дротяної системи на циліндрі

Встановіть направляюче колесо на кожному вигині, щоб пройти лінію, і стежте за тим, щоб сталевий дріт не прослизнув при прокладанні магістралі.

18

Внутрішній діаметр вольфрамового карбідного сопла для зовнішньої маршрутизації дроту

Нарізна нарізка виготовлена з твердого сплаву матеріалу YG8 внутрішнім діаметром 6 мм. Його фіксують за допомогою закручування гвинта і клею для забезпечення надійного кріплення.

19

Вихід дроту Кут нахилу лотка з дроту

Максимальний кут від дротяного сопла в центрі квіткової пластини до дротяного сопла у стінки стовбура не повинен перевищувати 30°. Максимальний кут дії двох обірваних ліній від дротяного виходу першого ствола до дротяного входу останнього ствола не повинен перевищувати 25°. Максимальний кут обриву ліній від проводового вихідного сопла другого ствола до дротяного виходу прощального диска не повинен перевищувати 25°. На виході або вигині слід встановити спеціальну леговану матрицю, щоб сталевий дріт не вислизнула з легованої матриці.

20

Опорний підшипник циліндра

Великий підшипник

Марка НСК

21

Змащення великогабаритної опори циліндра

Мастило змащується, кожен підшипник встановлюється на сідло підшипника, робоча температура ≤75 °C

22

Несуча конструкція сидіння

Ковкий чавун. (QT - 400)

23

Товщина стінки (мм)

Не менше 11 мм

24

Динамічна система циліндрів

Розрізняють зупинку і аварійну зупинку. Нормальну зупинку слід припинити після уповільнення, чого можна досягти гальмуванням енергоспоживання та іншими методами. Звичайний час зупинки гальмування становить менше 20 секунд, а аварійна зупинка повинна бути завершена протягом 10 секунд. Гальмівні колодки легко замінюються після зносу.

25

Рама з дротяного лотка I-колісний замок

Рама лотка з дроту оснащена підшипником вала для підтримки вертикальної постійної прокладки натягу, а також автоматичним регулюванням, що прокладає натяжний пристрій, щоб гарантувати, що кожен сталевий дріт і пасмо викладаються рівномірно. Регулювання демпфуючого натяжного гвинта для роботи правої руки. Кожен лоток з дроту може задовольнити виробничі потреби ø 200 I-wheel.

26

Режим I колісного підшипника

Горизонтальна опорна проводка

27

I гасіння колеса в лотку з дротом

Автоматичне регулювання натяжного пристрою дроту, стежте за тим, щоб кожен сталевий дріт, пасмо рівномірної лінії. Я колесом на лінії, демпфуючим ременем встановлена пружина, гасить регулювання натяжного гвинта для роботи правої руки.

28

Пристрій виявлення зламаної лінії

Сигналізація лінії розриву, управління програмою ПЛК.

29

Паралельна конструкція циліндра

Корпус ствола є зовнішньою лінією різьблення, стежить за тим, щоб сталевий дріт від виходу корпусу стовбура до замикаючого гирла прес-штампа був рівномірним і не було поперечного явища вигину, а максимальний кут згинання між вихідним гирлом корпусу стовбура і вихідним гирлом дротяної пластини не повинен перевищувати 25°.

30

База хостів

Секція сталь + сталь + бетон

31

Коробка приводу шпинделя

Безшпинний привід

В область фігури Домен

32

Розподіл отворів лотка для дроту

Набір з 12 отворів. Кожен комплект дротяного носика виготовлений з твердого сплаву матеріалу YG6X з внутрішнім діаметром 6мм і закріплений клеєм для забезпечення надійної фіксації.

33

Апарат попередньої деформації

Установка багнета зарезервована і налаштована відповідно до специфікацій структури виробу

34

Кут замикання штампа

25 ° або менше

35

Структура утримувача прес-лінії

Пружина тиску регулює тиск

36

Розмір пресувальної матриці

80*50*(25+25) ДОВЖИНА * ширина * висота (висота: розмір 50 після закриття двох штук)

Можна налаштувати

37

Основа прес-форми мобільна

Лінійна рамка пресування штампа використовує направляючу рейку паза голубника для регулювання та гнучкого переміщення

38

після деформатора

Налаштуйте відповідно до специфікацій структури продукту

Утримання свинцевого колеса

39

Тягові

Синхронізація електричного контролю

40

Діаметр тягового колеса мм

318 * 2 ¢

41

Тип паза/площини тягового типу колеса

У канавки

42

Система підтримки тягових коліс

Опора підшипників

43

Кількість слотів/Діаметр слота

Стаття від 8 до 9 / R3mm

44

Твердість слота

Матеріал тягового колеса GCr15, твердість ≥HRC58-60o

45

Реалізація трансформації дистанції повороту

PLC нескінченно мінлива швидкість

46

Пристрій лічильника

Один кінець тягового колеса знаходиться близько до стрілочного лічильника

47

Прилад електронного лічильника

ЕЛЕКТРОННИЙ ЛІЧИЛЬНИК PLC, дисплей на екрані дисплея

48

проїзд

Одноактивні і подвійні тягові колеса

Закрита лінія рядка

49

Стрічковий кабель

Управління сервомотором

50

Режим переміщення рядків

Лінія кулькового гвинта, реверсування управління ПЛК

51

Вертикальне/горизонтальне регулююче колесо

Ролик має Р канавку, несучу сталь

52

Підтримка закритої лінії

Приймальне двоколісне колесо приймає механічний пневматичний верхній тип

53

Напруга на випередження

Магнітна порохова муфта постійного втягування напруги.

54

Розмірний діаметр приймального двоколісного колеса (мм)

Замовник для надання

Привід динамічний відділ управління системою / електрикою

55

Передачі

Немає

56

Водій-господар

Мотор приводить в рух циліндр для обертання

57

Основний мотор

Двигун частоти змінної частоти (15 кВт)

58

Тягові

Сервомотор

59

Двигун для підйому

Двигун перетворення частоти

60

Головне регулювання оборотів двигуна

Інвертор

61

Повний електричний контроль машини

Контроль програми ПЛК

62

Відображення

Сенсорний екран
