Машина для скручування
Машина для скручування — це своєрідне обладнання для виробництва кабелю, яке можна використовувати для скручування сердечників кабельних виробів, таких як шнури живлення, шнури навушників, електронні дроти тощо.
Опис
Що таке Stranding Machine
Машина для скручування — це своєрідне обладнання для виробництва кабелю, яке можна використовувати для скручування сердечників кабельних виробів, таких як шнури живлення, шнури навушників, електронні дроти тощо.
Переваги крутильної машини
Підвищення ефективності виробництва
Машина для скручування дроту є професійним обладнанням для обробки дроту та кабелю. Він використовує механізований спосіб скручування проводів і кабелів, що значно підвищує ефективність виробництва. Традиційний ручний спосіб скручування вимагає ручного керування, що не тільки неефективно, але й дорого. Машина для скручування дроту може виконувати велику кількість операцій скручування дроту та кабелю за короткий час за допомогою автоматичного скручування, що значно скорочує час обробки.
Забезпечити стабільність якості проводів і кабелів
Машина для скручування дроту використовує механізований метод скручування проводів і кабелів, що може забезпечити стабільність якості скручування. Шляхом регулювання швидкості, сили, напрямку та інших параметрів машини для скручування можна ефективно контролювати якість скручування, уникаючи нестабільності якості, спричиненої ручним керуванням. Водночас машина для скручування дроту може регулювати щільність скручування проводів і кабелів, роблячи дроти та кабелі щільнішими та твердішими, а також підвищуючи довговічність і міцність на розрив проводів і кабелів.
Широкий спектр застосування
Машина для скручування дроту підходить не тільки для скручування проводів і кабелів, але також може використовуватися для різних операцій скручування, таких як намотування, намотування, скручування та скручування подвійною спіраллю. У той же час, скручувальна машина може адаптуватися до різних специфікацій проводів і кабелів. Просте налаштування параметрів машини для скручування може задовольнити потреби в обробці проводів і кабелів різних специфікацій.
Це спеціальна машина для намотування статора двигуна, головним чином для автомобільних і мотоциклетних магнето, промислових вентиляторів, візків для гольфу, намотування котушок для балансових автомобілів, колясок високого класу, великих двигунів дронів тощо.
Він підходить для намотування котушок двигунів автомобільних водяних насосів, двигунів охолодження вентиляторів комп’ютерів, промислових вентиляторів, двигунів дронів тощо.
Багатоосьова карта керування рухом використовується для роботи з сенсорним екраном, дані контролера постійно зберігаються, а даними налаштувань продукту можна керувати за допомогою диска U.
Машина для скручування подвійним скручуванням
Найменування закупленого обладнання: Високошвидкісний трубчастий твістер
Габаритні розміри: Ширина 1000* Висота 1300* Довжина 6800
Модель: 6/165
50/3 Горизонтальна машина для скручування труб
Дріт різного діаметру можна намотувати, одну сторону можна намотувати, а іншу сторону можна завантажувати та розвантажувати для підвищення ефективності виробництва.
50/6 Горизонтальна машина для скручування труб
Точність зупинки осі: плюс або мінус 0,5 градусів
Відповідний діаметр дроту: 0.02 мм-0.5 мм
Максимальний діаметр точіння: 60 мм
максимальна ширина: 80 мм

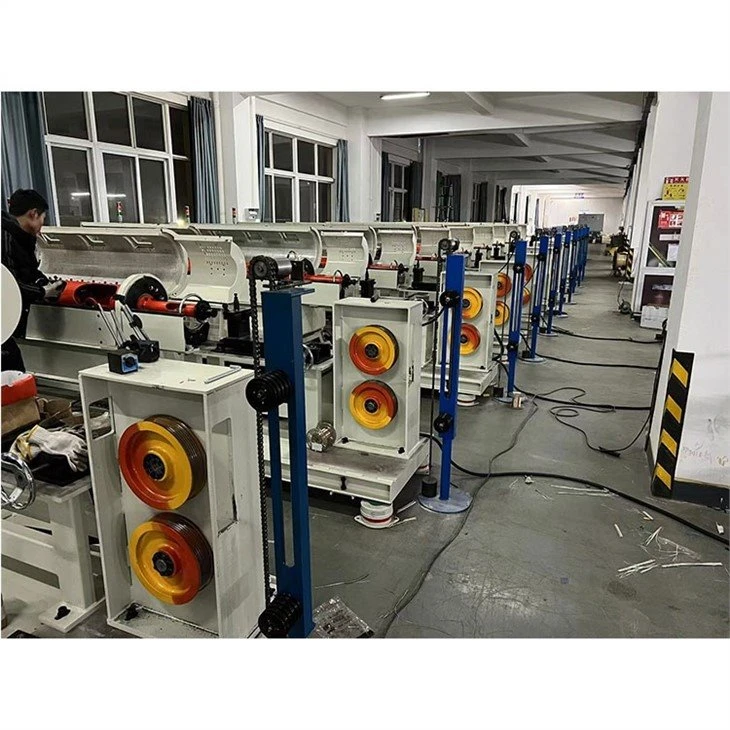

80/3 Горизонтальна машина для скручування труб
Ця модель є автоматичною, також потрібне ручне керування та висока швидкість.
80/6 Горизонтальна машина для скручування труб
Ця модель є автоматичною, також потрібне ручне керування та висока швидкість.
80/12 Горизонтальна машина для скручування труб
Діаметр багатожильного дроту: максимум Φ25 мм
Застосовний зовнішній діаметр сердечника: Φ1.0мм-4.0мм
Діапазон відстані скручування: 30 мм-200 мм
Основний двигун: двигун потужністю 20 к. с. плюс регулювання швидкості перетворення частоти
Чому обирають нас?
Єдине обслуговування
Ми обіцяємо надати вам найшвидшу відповідь, найкращу ціну, найкращу якість і найповніше післяпродажне обслуговування.
Конкурентоспроможні ціни
Ми пропонуємо конкурентоспроможні ціни на наші послуги без шкоди для якості. Наші ціни прозорі, і ми не віримо в приховані платежі чи комісії.
Компетентність і досвід
Наша команда експертів має багаторічний досвід надання високоякісних послуг нашим клієнтам. Ми наймаємо лише найкращих професіоналів, які мають підтверджену історію досягнення результатів.
Задоволеність клієнтів
Ми надаємо послуги високої якості, які перевершують очікування наших клієнтів. Ми прагнемо, щоб наші клієнти були задоволені нашими послугами, і тісно співпрацюємо з ними, щоб забезпечити задоволення їхніх потреб.
Найсучасніші технології
Ми використовуємо новітні технології та інструменти для надання високоякісних послуг. Наша команда добре обізнана з технологіями та використовує їх для досягнення найкращих результатів.
Висока якість продукції
Ми завжди ставимо потреби та очікування клієнтів на перше місце, удосконалюємося, постійно вдосконалюємось, шукаємо кожну можливість стати кращими, задовольняти клієнтам їхні очікування щодо якісних продуктів, надавати клієнтам найбільш задовільний сервіс у будь-який час.
Машина для скручування труб
Виробниче обладнання, яке покладається на обертовий рух трубчастого обертового корпусу для виконання функції скручування. Плаваюча рама для розміщення кожного виграшного барабана встановлена на осі поворотного корпусу. Плаваюча рама рухається, але не обертається. Прийомний пристрій встановлений поза корпусом повороту. Як правило, машина для скручування труб має 1+6 бобіни з оплатою та 1+12 бобини з оплатою. Машина для скрутки труб підходить для виробництва 7, 19 (вторинна скрутка) невеликих струмопровідних жил. Багатожильна секція залежить від моделі. Тип G200 зазвичай може досягати 35 мм2, а тип G400 може досягати 70 мм2. Більше 70 мм2 рідко виробляється за допомогою машини для скручування труб.
Скручувальна машина з жорстким каркасом
Завдяки структурі рами центральний вал не несе вагу котушки, обладнання має високу жорсткість і міцність, хорошу загальну продуктивність, малий радіус повороту і швидку швидкість виробництва. Рамкові твістери скручувати не можна. Під час скручування проводів окремі дроти створюватимуть внутрішню напругу через скручування, що призведе до того, що високоміцні круглі дроти не скручуватимуться щільно та мають тенденцію до ослаблення ниток. Таким чином, деякі верстати каркасного типу оснащені пристроєм попередньої деформації перед скручуванням, щоб усунути внутрішнє напруження одиночного дроту. Контроль натягу використовує механічне тертя або пневматичний метод, а верхня пластина використовує електричний черв'ячний механізм швидкого затиску або ручного ручного затиску.
Машина для скручування клітки
Через дуже великий радіус обертання та складну конструкцію розкручувального пристрою швидкість виробництва машини для скручування клітки обмежена. Багатожильний або безжильний, підходить для всіх типів ізольованих жил. Хороший контроль натягу може дати повний ефект від його використання під час використання та стати дуже чудовим механічним обладнанням для виготовлення дроту. Ефективність цього продукту також була визнана та високо оцінена багатьма людьми. У процесі використання краще відтворюються його переваги, а сфера використання стає все ширшою. У процесі застосування це стало дуже поширеною перевагою для кращого задоволення потреб використання. Виріб зараз використовується.
Намотувальна машина
Виробниче обладнання, яке виконує функцію скручування завдяки обертанню лебідки. Консольний вал кожного відкатного барабана повинен бути встановлений симетрично навколо осі поворотного візка за певними правилами, тобто встановлений по зовнішньому колу поворотного візка. Вісь кожного розвантажувального барабана паралельна осі поворотної лебідки, і кожен розвідний барабан обертається разом з лебідкою. рухатися. Розрізняють вертикальні і горизонтальні точки.
Вилкова лебідка
Виробниче обладнання, яке спирається на обертання жорсткої лебідки для виконання функції скручування дроту. Опора для розміщення кожного виграшного барабана закріплена на шибениці і не може плавати. Свою назву отримав тому, що кронштейн розвідної котушки має форму вилки. Загалом розділів кілька, а поширеними є 3 і 5 розділів. Це простіше, ніж машина для скручування в клітку, і має аналогічну виробничу потужність. Його можна побачити лише на великих і середніх дротяно-кабельних заводах.
Принцип скрутної машини
Машина для скручування — це своєрідне обладнання для виробництва кабелів, яке можна використовувати для скручування сердечників кабельних виробів, таких як шнури живлення, шнури навушників, електронні дроти тощо. Основний принцип скручування полягає в тому, що коли мідний дріт проходить через дугу скручування, на скручувальній машині скручувальна дуга проходить круговий рух, так що кожен окремий мідний дріт намотується спірально.
Багатожильний мідний дріт – це місце, де використовується найбільша кількість одного мідного дроту. Мідні дроти різної специфікації та різної кількості скручуються разом у певному порядку та прокладаються по довжині, щоб стати провідником більшого діаметру. Провідник набагато м’якший, ніж одинарний мідний дріт такого ж діаметру, завдяки чому дріт краще згинається.
Крок скручування скручувального дроту означає, що один дріт з’являється один раз на фіксованій відстані вздовж напрямку крученого дроту, а фіксована відстань один від одного є кроком крученого дроту (іменується кроком скручування). Інше визначення кроку скручування стосується вертикальної відстані, на яку кручений дріт переміщується вперед після кожного повороту на 360 градусів уздовж осі скручування, одиниця – мм.
Машина для скручування складається з основних частин, таких як оплата, тяга, прийом, система тяги та передачі та система керування. Крім того, існують також такі пристрої, як розгалужувальна плата, паралельна матриця (також відома як прес-форма) і лічильник.
Скручений дріт, який виробляє скручувальна машина, є відносно великим. За винятком центрального одинарного дроту, платіжна котушка для решти одиночних проводів розміщена в платіжній частині (наприклад, скручена клітка), і одиночний дріт скручується навколо центрального одинарного дроту завдяки його обертанню. шар. Залежно від кількості скручених шарів кручених дротів і кількості одиничних дротів у кожному шарі, загальна крутильна машина оснащена декількома (декількома секціями) роздільними частинами, що обертаються окремо, для виготовлення кручених дротів з різними напрямками скручування для кожного шару, тому це дуже важливо для виробництва Особливо підходять багатожильні дроти, скручені концентричними шарами.
Дротяна барабанна стійка
Використовується для розміщення проводів. Решітка барабана має два шари, верхній і нижній. Для того, щоб полегшити наступну операцію, дроти різних розмірів часто розміщують на двох сусідніх шарах дротяних барабанів.
Натяжний пристрій
Використовується для встановлення та регулювання натягу відповідно до характеристик дроту. Він складається з натяжних шківів, регуляторів натягу тощо.
Ведучий механізм
Дріт тягнеться від решітки дротяного барабана до кабестана. Його структура має різні способи, хорошу надійність і високу точність різання. Він підходить для проводів різного діаметру, таких як квадратні дроти, круглі дроти та тонкі дроти.
Дротяний барабан
Коли машина для скручування дроту працює, клеми двосторонньої машини для скручування дроту закріплені на барабані з обох кінців.
Лебідка
Один з основних компонентів, він визначається кількістю секцій і може скручувати кілька проводів. Матеріал лебідки - високоміцна лита сталь з хорошою зносостійкістю.
Скручувальний пристрій
Він складається з кабестана, поворотної головки та відповідних структурних компонентів. Після того, як готовий дріт буде скручений з обох кінців, він повинен пройти термічну обробку та процеси розтягування, щоб забезпечити його міцність і стабільність.
Електрична коробка керування
Забезпечує керування живленням для кожного компонента скручувальної машини, змінює статус дії кожного компонента скручувальної машини, полегшує моніторинг робочого стану скручувальної машини та інші основні функції.
Порядок роботи машини для скручування
Підготовка
Покладіть інструменти та вимірювальні інструменти на верстак і перевірте, чи виставлені вимірювальні інструменти на нуль;
Зберіть мідні та алюмінієві дроти відповідно до виробничої довжини та вимог картки процесу та перевірте, чи відповідають вони вимогам процесу;
Перевірте, чи всі частини обладнання справні, і негайно повідомте обслуговуючий персонал для ремонту в разі будь-якої несправності;
Виберіть і підберіть технологічну передачу та матрицю відповідно до технологічної карти, встановіть технологічну передачу та матрицю та відрегулюйте напрямок обертання та реверсивну передачу клітки лебідки відповідно до вимог процесу;
Виберіть приймальну котушку відповідно до виробничого плану та встановіть неушкоджену приймальну бобіну на приймальну стійку;
Покладіть один кінець тягового шнура на матрицю та закріпіть його на приймальній котушці після того, як інший кінець намотаєте на тягове колесо на 3-4 обертів.
Операційні процедури
Відповідно до схеми процесу встановіть котушку на шарнірну клітку, вставте захисний штифт, протягніть дріт окремо до передньої частини форми та відрегулюйте натяг кожної котушки;
Загвинтіть кожен дріт у жилу, з’єднайте її з тяговим дротом і запустіть машину. Після того, як головка дроту пройде через основу форми, встановіть форму, а потім запустіть машину;
Через 2-3 метрів після запуску зупиніть машину, щоб перевірити, чи її структура відповідає вимогам процесу, і запускайте машину лише після підтвердження її кваліфікації.
Після того, як кінець дроту досягне котушки, відріжте некваліфіковану частину і закріпіть кінець дроту на бобіні;
Оператор повинен часто спостерігати за натягом багатожильного дроту, за тим, чи тонкий провідник, і за якістю розташування дроту. Оператор заповнює картку виготовлення виробу, вивішує на котушку, вказує специфікацію виробу, довжину, виробника, дату виробництва, номер партії та якість.
Пристрій для виявлення обриву дроту для машини для скручування включає в себе кронштейн, опорне колесо, розташоване на нижньому кінці кронштейна, циліндр, розташований на опорному колесі, безліч отворів для дротяного троса, розташованих у верхній частині, і зовнішня сторона нижньої сторони циліндра, відповідно, дугоподібний фіксований кронштейн, який узгоджується з верхньою стороною циліндра, закріплений на кронштейні через бакелітовий фіксований блок, безліч регулювальних болтів фіксовано розташовані на дугоподібній формі фіксований кронштейн, кінці регулювальних болтів прилягають до дугоподібної сталевої труби, а дугоподібна сталева труба виштовхується з верхньої зовнішньої сторони циліндра, а один кінець дугоподібної сталевої труби з’єднаний з електричний пристрій керування через дріт. Корисна модель має просту конструкцію та низьку вартість виробництва, може вчасно виявити сигнал обриву дроту та передати його на електричний пристрій керування, так що головний двигун зупиняється, а потім виконується процес розриву дроту, операція безпечно, і ситуації, коли обірваний дріт потрапляє в притискний ролик, можна уникнути.
Поширені проблеми та рішення для машини для згортання дроту
Неможливо запустити машину для зв’язування дроту
Якщо машину для скручування дроту не можна запустити, перевірте, чи в нормі живлення. Якщо джерело живлення нормальне, можливо, двигун несправний. У цей час перевірте, чи двигун не видає аномального шуму та не нагрівається. Якщо так, можливо, підшипники двигуна зношені та потребують заміни.
У дротах виникає вузол, через що дроти не можуть нормально скручуватися
Перевірте, чи не пошкоджений пристрій для з’єднання дроту в пучки. Якщо він пошкоджений, його потрібно вчасно замінити або відремонтувати. Перевірте, чи належним чином налаштовано пристрій для зв’язування дроту. Якщо потрібне регулювання, його можна відрегулювати відповідно до типу та діаметра дроту. Регулярно очищуйте та обслуговуйте машину для зв’язування дроту, щоб забезпечити нормальну роботу кожного компонента та уникнути з’єднання дроту.
Швидкість скручування надто низька
Якщо швидкість скручування надто низька, система передачі машини для складання дроту може бути несправною. У цей час потрібно перевірити, чи не зношені чи не закріплені шестерні трансмісійної системи. Якщо шестерня зношена, її необхідно замінити. Якщо шестерня ослабла, потрібно відрегулювати зазор між шестірнями.
Відбувається відключення
Якщо дріт зламано під час процесу скручування дроту, це може бути пов’язано з якістю дроту або неправильним регулюванням натягу дроту. Необхідно перевірити, чи відповідає якість дроту вимогам, відрегулювати натяг дротяної машини, швидкість скручування тощо.
Компанія Jiangsu Lianming Equipment Technology Co., Ltd. була заснована в 2019 році. Вона почала розробляти та виробляти 165-6 моделі обладнання. Він перетворився на високотехнологічне підприємство з кількома серіями незалежних досліджень і розробок, виробництва та продажу продукції; Інституційний персонал компанії є висококваліфікованим та мотивованим. Продукт має високий технічний зміст і наважується на інновації. Система управління якістю ідеальна, а післяпродажне обслуговування хороше. Професійна команда талантів, від розробки звичайного сталевого дроту до медичного канату, мотузки для автомобільного люка, автомобільного канату. Компанія дотримується ділового принципу «спочатку обслуговування, перш за все клієнт» і бізнес-філософії «спочатку якість, постійні інновації», щоб задовольнити клієнтів високоякісними продуктами та ідеальним післяпродажним обслуговуванням!
