A. Склад і використання обладнання

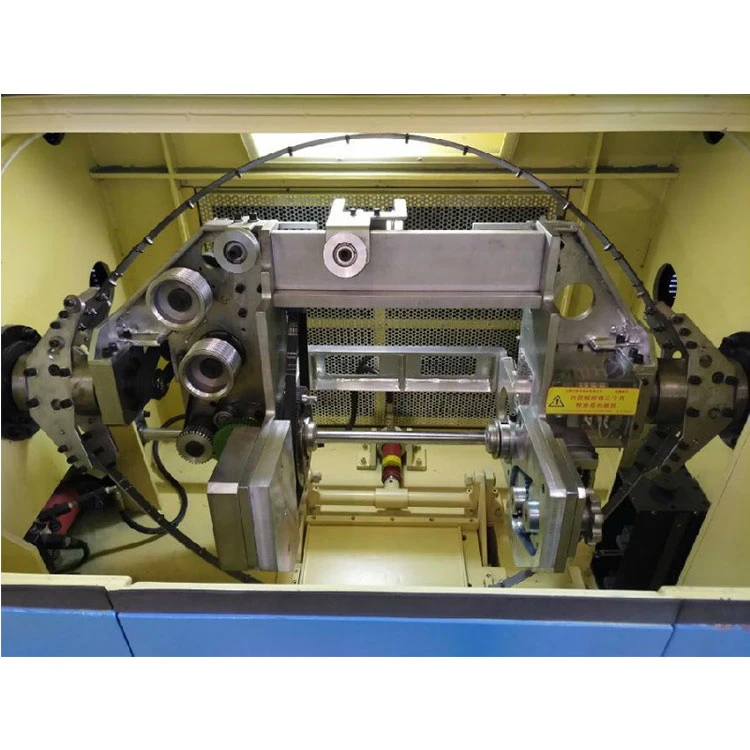

Це обладнання придатне для скручування та скручування проводів малого перетину, і складається з видаткової рами, дротяної пластини, скручувального каркаса та двигуна.
B. Підготовка перед виробництвом
1. Покладіть інструменти та вимірювальні інструменти на робочий стіл і перевірте, чи вирівняні вимірювальні інструменти з нулем
2. Перевірте, чи справність обладнання, особливо пристрій зупинки роз'єднання та захисний вимикач захисної кришки. Якщо це ненормально, негайно повідомте про це обслуговуючому персоналу для ремонту
3. Підготувати напівфабрикати відповідно до плану виробництва та перевірити, чи є напівфабрикати кваліфікованими за досвідом та відповідністю технологічним вимогам, і встановити кваліфіковані напівфабрикати на окупну раму, поставити на конусної втулки і відрегулюйте натяг.
4. Повісьте шестерні відповідно до кількості, кроку та напрямку скручування, необхідних для процесу, відрегулюйте напрямок скручування та встановіть паралельну матрицю відповідно до вимог процесу. Підготуйте приймальний барабан відповідно до потреби, перевірте, чи він у хорошому стані, і встановіть приймальний барабан на підставку
5. Протягніть тяговий дріт через дротяне колесо та отвір для трубки до тягового колеса в клітці, що обертається, і оберніть його навколо тягового колеса 3-4 рази, і закріпіть один кінець тягового дроту на приймальній котушці.
C. Операційні точки
1. Протягніть один дріт через пристрій автоматичного зупинки для від’єднання відповідно і потягніть його до передньої частини подвійної матриці через роздільну пластину, скрутіть джгут дротів в одну нитку, проведіть крізь матрицю для подвоєння, витягніть {{1} }.5-1.0 метрів і закріпіть матрицю для подвоєння. на основі форми
2. З’єднайте між собою нитки дроту та тяговий дріт, закрийте захисну кришку, повільно ввімкніть машину, дочекайтеся, поки кінець дроту підтягнеться до дротяної котушки, і намотайте його на 2 оберти. Зупиніть машину, відріжте некваліфіковану частину нитки, витягніть дріт і закріпіть кваліфіковану нитку на котушці
3. Запустіть пучок і покрутіть його протягом 20-30 метрів. Перевірте, чи стоншений діаметр одинарного дроту, чи відповідає напрямок скручування вимогам процесу, чи є сердечник круглим і чи є нещільність. Після підтвердження відсутності помилки виробництво можна продовжити.
4. Під час запуску необхідно часто спостерігати за роботою мотушки видаткової рами та плоского троса приймального барабана. У разі ненормальної ситуації його слід терміново зупинити, а проблему слід знайти та усунути перед запуском машини.
5. Після завершення виготовлення ретельно заповніть карту виробництва продукту та помістіть її в зону очікування. Після кваліфікації і підпису інспектора процесу розмістіть зону кваліфікованого продукту, яку потрібно передати.
D. Вимоги до якості
1. Усі види багатожильних дротів не допускається зварювати в усю пучку, а поодинокі дроти допускається зварювати, але не допускається більше двох з'єднань на одній ділянці. Відстань між двома швами має бути не менше 300 мм, а з’єднання повинні бути міцними та гладкими. Не допускається відсутність корінців, обірваних проводів, нещільності та перекриття жил у пучках.
2. Відхилення одного дроту, крок і напрямок скручування в сердечнику повинні відповідати вимогам процесу
